更重要的是，除了高电磁波损耗外，Co/CoO/RGO混合气凝胶还表现出良好的疏水性和隔热性能，使其适合应用于恶劣环境。此外，特殊的结构和多种成分导致气凝胶中出现多个异质界面，由此产生的界面极化被认为是造成电磁波损耗的原因。在此，我们采用基于第一原理的密度泛函理论（DFT）模拟，从理论层面验证界面极化的贡献。根据仿真结果，在构成异质界面的不同相之间，费米级附近的电子占位状态有明显的不同，并且在这IM电竞 IM电竞平台些界面上有明显的电荷积累，成功地肯定了不同界面上的界面极化行为。

　　如图1所示，通过冷冻干燥-热还原方法制备了珊瑚状Co/CoO/RGO混合气凝胶。具体来说，CCOH和GO在PVA的帮助下通过氢键组装成多孔交联的3D框架，然后进行热还原处理。获得的Co/CoO/RGO杂化气凝胶有望表现出优异的隔热性、高疏水性和优越性。

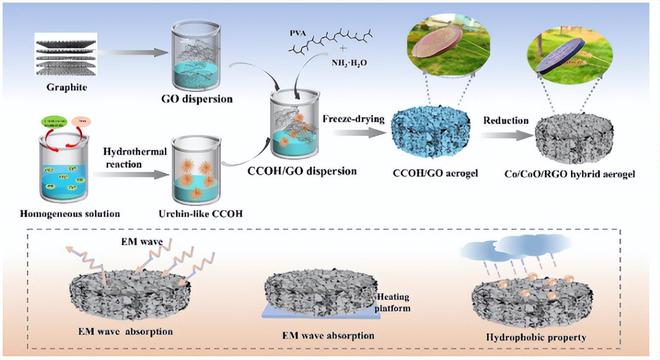

　　图1、 Co/CoO/RGO混合气凝胶的制造工艺及其多功能性（如疏水性、隔热性和电磁波损失）示意图。

　　图5.（a）复介电常数的实部，（b）复介电常数的虚部，（c）介电损耗因数，（d）复数磁导率的实部，（e）复磁导率的虚部，（f）由不同还IM电竞 IM电竞平台原温度制成的Co/CoO/RGO杂化气凝胶的磁损耗因数。（g）复介电常数的实部，（h）复介电常数的虚部，（i）介电损耗因子，（j）复磁导率的实部，（k）复磁导率的虚部，（l）由不同CCOH/GO比制备的Co/CoO/RGO杂化气凝胶的磁损耗因数。

　　本文采用简单的冻干-热还原方法，合成了具有三维多孔结构的珊瑚状Co/CoO/RGO混合气凝胶，构建了多个异质界面、导电网络和锯齿形电磁波传输通道。通过调节Co/CoO添加量和热还原温度，可以极大地促进电磁波吸收性能。本文采用简单的冻干-热还原方法，合成了具有三维多孔结构的珊瑚状Co/CoO/RGO杂化气凝胶，构建了多个异质界面、导电网络和锯齿形电磁波传输通道。通过调节Co/CoO添加量和热还原温度，可以极大地促进电磁波吸收性能。IM电竞 IM电竞APP下载IM电竞 IM电竞APP下载
